वर्नियर कैलिपर क्या है? परिभाषा, प्रकार

वर्नियर कैलिपर क्या है ?

परिभाषा :- एक वर्नियर कैलिपर को एक मापने वाले उपकरण के रूप में परिभाषित किया जाता है जिसका उपयोग रैखिक आयामों को मापने के लिए किया जाता है। इसका उपयोग मापने वाले जबड़ों की सहायता से गोल वस्तुओं के व्यास को मापने के लिए भी किया जाता है।

वर्नियर कैलिपर का आविष्कार किसने किया था?

वर्नियर स्केल का आविष्कार फ्रांसीसी गणितज्ञ पियरे वर्नियर (Pierre Vernier ) ने 1631 में किया था। वर्नियर कैलीपर के हिस्से के रूप में, इसका उपयोग मुख्य पैमाने के साथ किया जाता है और बहुत सटीक माप प्रदान करने में मदद करता है। वर्नियर स्केल का आविष्कार फ्रांसीसी गणितज्ञ पियरे वर्नियर ने 1631 में किया था।

बाजार में किस प्रकार के वर्नियर कैलिपर हमें मिलेंगे

वर्नियर कैलिपर्स के बाजार में मांग तो वैसे ज्यादा नहीं होती है क्योकि इसका सबसे ज्यादा उपयोग मैकेनिक लोग किया करते हैं और यह आम लोगों के लिये उतना ज्यादा काम का नहीं होता है तो बाजार में यह विभिन्न परिशुद्धता के साथ हमारे लिए उपलब्ध होता है। जो की। 0.01 mm .005 mm 0.05 mm 0.02 mm मीट्रिक प्रणाली में तथा 0.001” ब्रिटिश प्रणाली में उपलब्ध होते हैं।

  • बाजार में वर्नियर कैलिपर्स के मांग की बात करें तो यह 6 इंच से 7 इंच 1 फुट तथा 2 फुट तक की लम्बाई में बाजार में उपलब्ध हैं।
  • वर्नियर कैलिपर्स किस पदार्थ का बना होता है – यह सधारणतः निकिल क्रोमियम स्टील या वेनेडियम स्टील के बने होते हैं।
  • वर्नियर कैलिपर्स के द्धारा किन-किन जगहों की माप लिए जा सकते हैं – इसकी मदद से हम बाहरी, गहरी तथा आंतरिक माप ले सकते हैं।

वर्नियर कैलिपर के प्रकार

वर्नियर कैलिपर के प्रकार निम्नलिखित हैं :-

  • वर्नियर कैलिपर डायल करें (Dial Vernier Caliper)
  • डिजिटल वर्नियर कैलिपर (Digital Vernier Caliper)
  • वर्नियर हाइट गेज (Vernier Height Gauge)
  • वर्नियर डेप्थ गेज (Vernier Depth Gauge)

1. वर्नियर कैलिपर डायल करें (Dial Vernier Caliper) – पियरे वर्नियर के नाम पर एक वर्नियर कैलिपर, यांत्रिक इंटरपोलेशन का उपयोग करके रैखिक पैमाने पर दो स्नातक चिह्नों के बीच सटीक रीडिंग प्राप्त करने के लिए एक माप उपकरण है।

2. डिजिटल वर्नियर कैलिपर (Digital Vernier Caliper) – कैलिपर एक उपकरण है जिसमें मापने का पैमाना होता है और एक “जबड़ा” होता है जो किसी वस्तु के आयामों को मापता है। एक वर्नियर कैलिपर एक विशिष्ट प्रकार का कैलीपर होता है जिसमें वर्नियर स्केल सहित दो स्केल होते हैं। वर्नियर स्केल एक सहायक स्केल है जो उपकरण के प्रिंसिपल स्केल के साथ दिखाई देता है जो आपको उच्च रिज़ॉल्यूशन का विकल्प देता है। आप मुख्य पैमाने पर ग्रेजुएशन मार्किंग के बीच वर्नियर स्केल मार्किंग पाएंगे। कुछ वर्नियर स्केल माप संकल्प के लिए 0.01mm के रूप में सटीक अनुमति देते हैं।

3. वर्नियर हाइट गेज (Vernier Height Gauge) – ऊर्ध्वाधर दूरियों का पता लगाने या मापने के लिए वर्नियर हाइट गेज का उपयोग मेट्रोलॉजी और मेटलवर्किंग में किया जाता है। ऊंचाई गेज का उपयोग अक्सर एक ग्रेनाइट सतह को मापने के लिए किया जाता है या डेटम प्लेन से मुंशी भाग की विशेषताएं होती हैं। मापी गई विशेषता का पता लगाने के लिए, एक स्क्राइबर, परीक्षण संकेत, स्पर्श जांच या सीएमएम-शैली की जांच का अक्सर उपयोग किया जाता है।

4. वर्नियर डेप्थ गेज (Vernier Depth Gauge) – वर्नियर डेप्थ गेज का उपयोग छिद्रों की गहराई, खांचे और समतल सतह से प्रक्षेपण तक की दूरी को मापने के लिए किया जाता है। यहाँ अंशांकित पैमाना आधार से सरका दिया जाता है और वर्नियर पैमाना स्थिर रहता है।

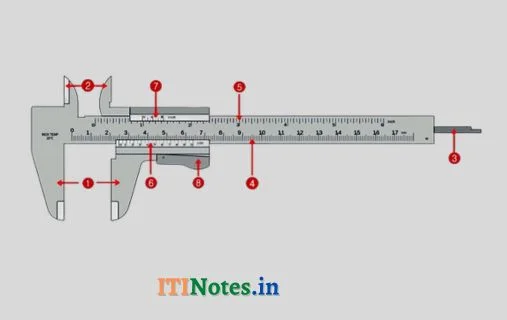

Vernier caliper parts की जानकारी – Vernier caliper diagram

Vernier caliper parts की जानकारी

  1. Outside jaws/बाहरी जबड़े: किसी भी जॉब या वस्तु का बाहरी व्यास, साइड या थिकनेस को मापने के लिये।
  2. Inside jaws/भीतरी जबड़े: किसी भी जॉब या वस्तु की आन्तरिक व्यास या जॉब की अंदरूनी साइड को मापने के लिये।
  3. Depth probe/गहराई मापी: किसी भी जॉब के होल या बोरिंग की गहराई नापने के लिये।
  4. Main scale/मुख्य मापक (cm): इस पर मिमी (mm) में निशान बने होते हैं।
  5. Main scale/मुख्य मापक (inch): इस पर inches के छोटे भाग में निशान बने होते हैं।
  6. Vernier Scale/वर्नियर मापक (cm): यह मुख्य मापक के 1/10 mm या बेहतर शुद्धता से वह दूरी बताता है जो Main scale पर दो चिह्नों के बीच होने से सीधे ठीक-ठीक पढ़ी नहीं जा पाती। किसी भी जॉब या वस्तु को अच्छे से मापने के लिए इसका इस्तेमाल किया जाता है और यह 0.1 mm में माप को दर्शाता है।
  7. Vernier Scale/वर्नियर मापक (inch): उपरोक्त को इंच में पढ़ता है। किसी भी जॉब या ऑब्जेक्ट को ज्यादा अच्छे से मापने के लिए इसका इस्तेमाल किया जाता है। यह 0.1 इंच में माप को दर्शाता है।
  8. Retainer/रीटेनर: यह पार्ट कसने या टाइट करके हिलने वाले हिस्से को एक जगह रोकता है, ताकि माप को सही सेट किया जा सके।

वर्नियर कैलिपर के उपयोग

  • एक आयत की लंबाई, चौड़ाई व ऊंचाई मापने में।
  • एक छोटी गोलीय या बेलनाकार आकृति का व्यास मापने में।
  • बीकर या कैलोरीमीटर की आंतरिक व्यास तथा गहराई मापने में।
  • फिटिंग करते समय आवश्यक पार्ट का साइज चैक करने में।
  • किसी शाफ्ट का बाहरी व्यास चैक करने में।
  • खोखली शाफ्ट या बियरिंग का अंदरूनी व्यास चैक करने में।

FAQ (अधिकतर पूछे जाने वाले प्रश्न)

[sc_fs_multi_faq headline-0=”h4″ question-0=”प्रश्न: डायल कैलिपर का अल्पतमांक कितना होता है?” answer-0=”उत्तर: 0.01 mm” image-0=”” headline-1=”h4″ question-1=”प्रश्न: वर्नियर कैलिपर का अल्पतमांक क्या है” answer-1=”उत्तर: 0.10 mm” image-1=”” headline-2=”h4″ question-2=”प्रश्न: स्क्रूगेज का अल्पतमांक कितना होता है?” answer-2=”0.001 cm” image-2=”” headline-3=”h4″ question-3=”प्रश्न: लिस्ट काउंट को हिंदी में क्या कहते हैं?” answer-3=”उत्तर: अल्पतमांक” image-3=”” headline-4=”h4″ question-4=”प्रश्न: वर्नियर कैलिपर का आविष्कार कब हुआ?” answer-4=”उत्तर: वर्ष 1631″ image-4=”” headline-5=”h4″ question-5=”प्रश्न: माइक्रोमीटर का अल्पतमांक कितना होता है?” answer-5=”उत्तर: 0.09 mm” image-5=”” count=”6″ html=”true” css_class=””]
