गेज क्या है? प्रकार, लाभ

गेज क्या है?

परिभाषा :- डिजाइन इंजीनियरिंग के क्षेत्र में एक गेज एक महत्वपूर्ण मापने वाला उपकरण है। यह एक निर्दिष्ट मानक या प्रणाली के अनुसार कुछ आयामी जानकारी प्रदान करने के लिए उपयोग किया जाने वाला उपकरण है। कुछ गेज वस्तु के आकार को मापने के लिए होते हैं।

गेज के प्रकार

गेज को आठ प्रकारों में वर्गीकृत किया जाता है।

  • प्लग गेज
  • रिंग गेज
  • स्नैप गेज
  • फीलर गेज
  • पिन गेज
  • कैलिपर गेज

1.प्लग गेज

प्लग गेज एक निश्चित गेज है जिसका उपयोग छेद के आकार और आकार को मापने के लिए किया जाता है। एक प्लग गेज विभिन्न व्यास के साथ आता है। वे ड्रिल किए गए छेद या छेद के अंदर के व्यास को मापने में सहायक होते हैं जिन्हें एक निर्मित भाग, घटक या असेंबली में मशीनीकृत किया जाता है। छेद के अंदर के व्यास को मापते समय, यह विश्लेषण करने में सहायता करता है कि क्या छेद का आयाम निर्दिष्ट आयामी सहिष्णुता के अंतर्गत आता है। ये गेज पहनने के लिए प्रतिरोधी स्टील से बने होते हैं।

2. रिंग गेज

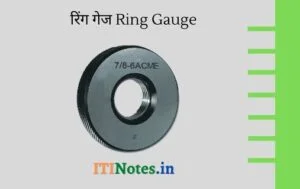

रिंग गेज

रिंग गेज एक निश्चित गेज है जिसका उपयोग बेलनाकार वस्तुओं के बाहरी व्यास को मापने के लिए किया जाता है। वे अधिक मजबूती और स्थिरता के लिए थर्मली प्रतिरोधी स्टील से बने होते हैं। रिंग गेज में “गो” और “नॉट गो” सेक्शन के साथ सहिष्णुता सिद्धांत शामिल है। वे विभिन्न प्रकार के सहिष्णुता ग्रेड के साथ बने होते हैं।

3. स्नैप गेज

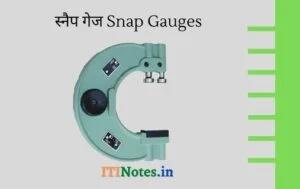

स्नैप गेज

ये मुख्य रूप से शाफ्ट की जाँच के लिए उपयोग किए जाते हैं। स्नैप गेज को गैप गेज के रूप में भी जाना जाता है। यह गो/नो-गो गेज का एक रूप है जिसका उपयोग बेलनाकार और गैर-बेलनाकार दोनों भागों के लिए किया जाता है। गो स्नैप गेज का उपयोग शाफ्ट की उच्च सीमा के साथ किया जाता है, और नो-गो गेज का उपयोग शाफ्ट की निचली सीमा के साथ किया जाता है।

4. फीलर गेज

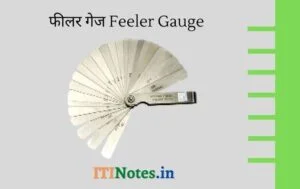

फीलर गेज

इस प्रकार के गेज का उपयोग संभोग सतहों के बीच निकासी के लिए किया जाता है। वे स्टील का उपयोग करके ब्लेड के एक गुच्छा के रूप में निर्मित होते हैं। वे 0.3 मिमी से 1 मिमी मोटाई और 10 मिमी लंबे होते हैं। निकासी के आकार को मापने के लिए, एक या दो ब्लेड को संपर्क सतहों के बीच में तब तक डाला जाता है, जब तक कि एक सटीक ब्लेड न मिल जाए।

5. पिन गेज

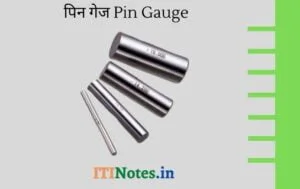

पिन गेज

पिन गेज ठीक निश्चित आकार के अनुसार पिन आकार है। पिन गेज का प्राथमिक उद्देश्य छोटे छिद्रों के व्यास को मापना और निरीक्षण करना है, इसका उपयोग ज्यामितीय विचलन माप के लिए परीक्षण बार के रूप में भी किया जा सकता है।

6. कैलिपर गेज

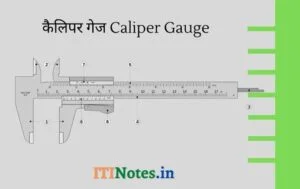

कैलिपर गेज

कैलिपर गेज अत्यधिक बहुमुखी उपकरण हैं जो मॉडल के आधार पर दूरी की एक विस्तृत श्रृंखला के साथ-साथ आंतरिक व्यास या बाहरी व्यास को मापने में सक्षम हैं। Mitutoyo कैलिपर गेज डायल या डिजिटल डिस्प्ले के साथ उपलब्ध हैं।

गेज के लाभ

  • उत्पादन अधिक मात्रा में करने के लिए गेज का प्रयोग किया जाता है।
  • गेज से जॉब को बचाने के लिए गेज का प्रयोग किया जाता है।
  • जांच में समय को बचाने के लिए गेज का प्रयोग किया जाता है।
  • उत्पादन सस्ता बनाने में भी सहायक होती है।
  • सुपरवाइजर स्टाक की कम आवश्यकता पड़ती है।
  • कम कुशल कारीगर द्वारा काम लिया जा सकता है।
